为了方便施工和接地的维护，我们设计一些接地的附件。这些附件包括接地夹、连接器、抗冲击螺栓、接地排、观测井等。
接地夹和连接器
1、接地夹
接地夹是用于镀铜钢接地棒的连接，并且可以直接埋入土壤中。接地夹有青铜标准型和青铜重型两种型号。它在某些施工不方便的地方可以代替放热焊接连接镀铜钢绞线和镀铜钢接地棒。

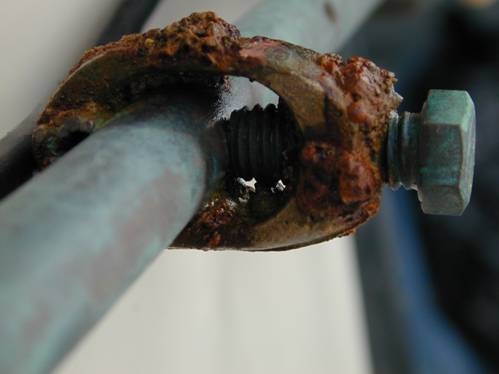

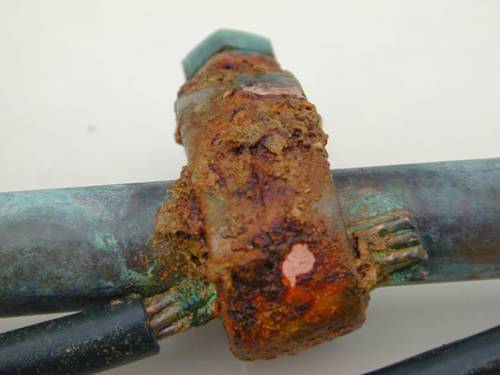

接地夹的使用图
2、连接器
连接器是用于连接接地棒和镀铜钢绞线的连接。它有分离螺栓-硅酮铜型和分离螺栓-镀锡平直酮铜型。它比放热焊接要快。
接地棒连接器
接地棒的链接器方便接地棒快速和简单地深钻，而棒之间不会分离，连接器将两端的接地棒连在一起，并保证两棒的轴心应力一致，从而在深钻时不会偏离并有效连接。它有无螺纹连接器和带螺纹连接器两种型号。
a、用于无螺纹铜镀钢棒连接的无螺纹连接器
1、用高强度硅铜制造
2、用于接地棒深钻时，将两根连接成整体导体
b、用于带螺纹铜镀钢棒连接的带螺纹连接器
1、冷轧螺纹比切割螺纹更可靠
2通过刚强度内螺纹将两根接地棒有效地连接在一起，使深钻简单。
3高强度，防腐蚀的连接器保证永久的，低电阻的铜于铜之间的连接。
它使得两个接地棒连接方便可靠，而且由于连接器是铜做得不会降低接地极的整体电阻。连接点的可靠可以保证接地正常工作。

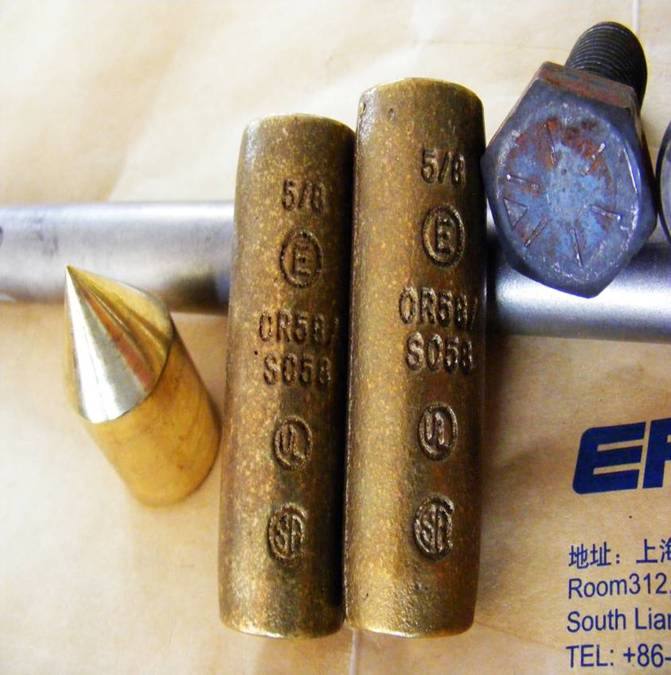

接地棒的链接器的图
产品选型：接地棒连接器
|
型号 |
材料 |
直径（mm） |
|
7CR-14 |
铜 |
14.2 |
|
7CR-17 |
铜 |
17.2 |
|
7CR-23 |
铜 |
23.1 |
产品选型：尖头
|
型号 |
材料 |
直径（mm） |
|
7DT-14 |
钢 |
14.2 |
|
7DT-17 |
钢 |
17.2 |
|
7DT-23 |
钢 |
23.1 |
抗冲击螺栓

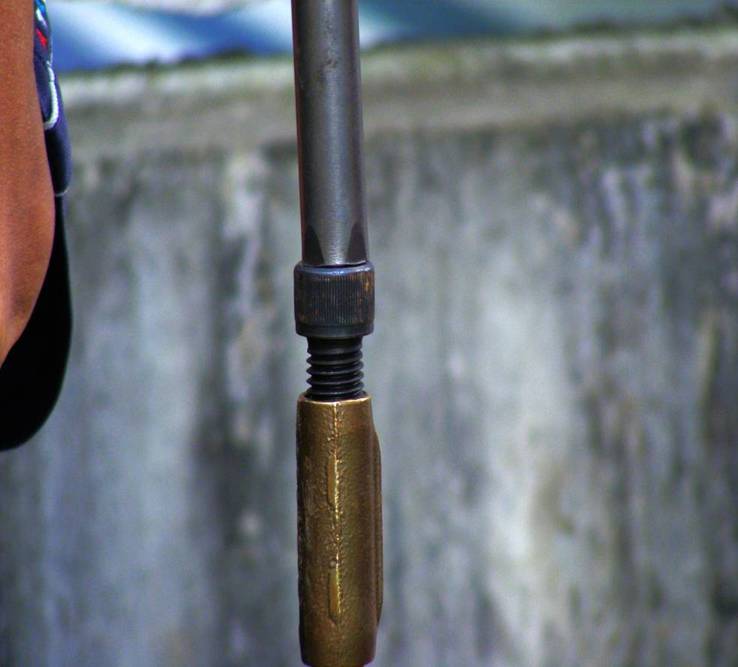

抗冲击螺栓是安装在接地棒上，当接地棒被打入土壤时用来保护接地棒。这样可以保证接地棒的完整。可以用人工打和机械打两种方式打接地棒。下面是用抗冲击螺栓打接地棒图

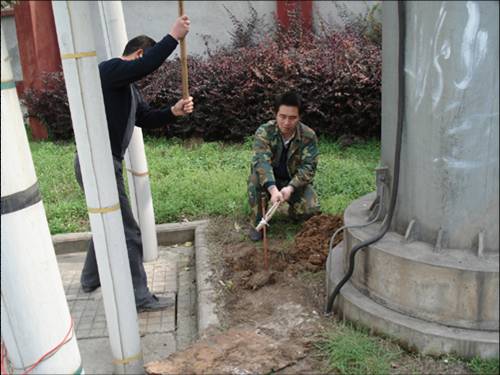

人工打
用机械打接地棒
产品选型：抗冲击螺栓
|
型号 |
材料 |
直径（mm） |
|
7DS-14 |
钢 |
14.2 |
|
7DS-17 |
钢 |
17.2 |
|
7DS-23 |
钢 |
23.1 |
设备电极及附件
①设备接地排
故障和瞬态条件下，为创造在接地与设备之间形成一个等电位系统，需要正确的连结。这个等电位系统的电压差几乎为零，它可在发生故障时，保护人员和设备的安全。今天最流行连结产品是接地排或连结排。可采用放热焊接将导体与接地排连接，或采用线鼻来机械固定。

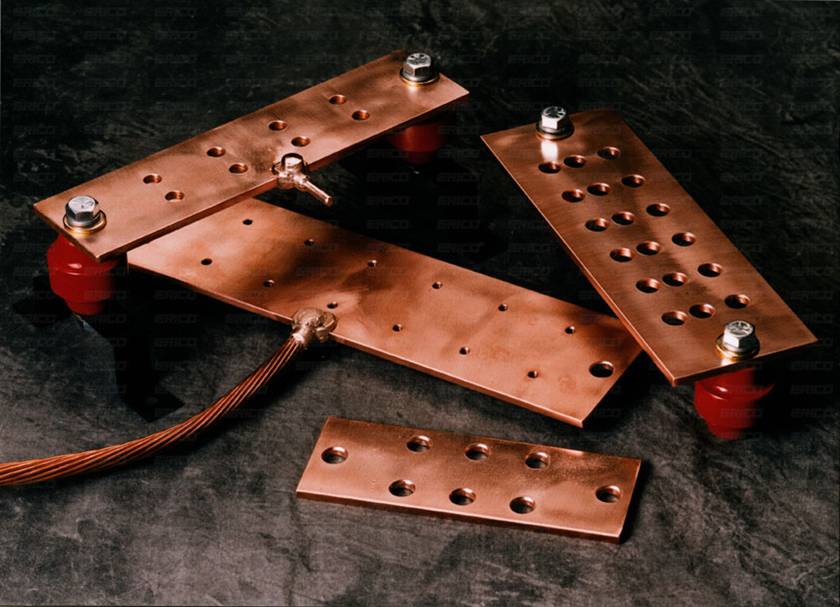

设备接地排
②接地观测井
接地观测井
·观测井主要用于定期测量接地系统电阻。测量电阻时，移开井盖并将测量仪器上的导线接到接地导体上。
·有多种尺寸和材料的观测井。一般使用轻型观测井，但在交通繁忙地区应采用重型观测井。
